Den ultimate guiden til TP2 kobberrør: egenskaper, applikasjoner og industristandarder

Del 1: Introduksjon til TP2 kobberrør

1.1 Definere TP2-kobber: industristogarden

TP2 Kobber er et fosfellerdeoksidert kobber med høyt restfosfellerinnhold. I metallurgiens rike er det klassifisert under den kinesiske stogarden GB/T 1527 , som funksjonelt tilsvarer det internasjonale anerkjente ASTM C12200 (Cu-DHP) .

"P" i TP2 står feller Fosfeller , som tilsettes under smelteprosessen for å fjerne oksygen. Ved å "deoksidere" kobberet skaper produsenter og som er betydelige mer pålitelige enn industrielle applikasjoner standard leie kobber, spesielt når varme og sveising er involvert.

1.2 Betydningen: Hvorfor deoksidert kobber betyr noe

Den primære betydningen av TP2 kobber ligger i dens sveisbarhet . Tradisjonelt "tøff" kobber (som T2) inneholder spormengder oksygen. Når T2 varmes opp eller sveises i en hydrogenrik atmosfære, lider den av "hydrogenskjørhet", som fører til mikroskopiske sprekker og strukturell feil.

TP2 løser dette problemet. Fordi fosforet allerede har bundet seg til og fjernet oksygenet, kan TP2 kobberrør loddes og sveises trygt, noe som sikrer lekkasjesikre skjøter. Dette gjør det til "gullstandarden" for systemer som må holde høytrykksgasser eller væsker i flere tiår.

1.3 TP2 vs. TP1: En kort sammenligning

Mens begge er fosfor-deoksidert, kommer valget mellom dem ofte ned til en avveining mellom termisk/elektrisk ledningsevne and sammenføyningspålitelighet :

• TP1 (lavt fosfor): Inneholder mindre fosfor (0,005 % til 0,012 %). Den gir høyere ledningsevne, men er litt mer følsom under komplekse sveiseprosesser.
• TP2 (høy fosfor): Inneholder mer fosfor (0,013 % til 0,050 %). Det er det foretrukne valget for VVS- og kjøleindustrien fordi dens overlegne sveiseytelse oppveier den svake reduksjonen i konduktivitet.

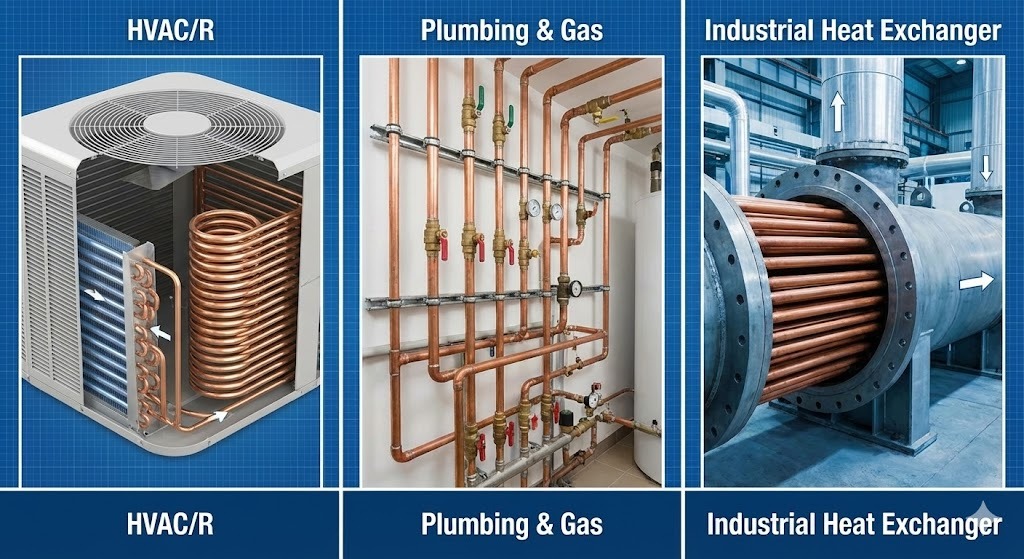

1.4 Vanlige bruksområder og bransjer

TP2 kobberrør er "sirkulasjonssystemet" til moderne infrastruktur. På grunn av deres unike blanding av korrosjonsbestandighet og termisk effektivitet, er de uunnværlige i:

• HVAC/R (oppvarming, ventilasjon, klimaanlegg og kjøling): Brukes til kjølemiddelledninger og fordamper/kondensatorbatterier.
• Rørleggerarbeid og gass: Sikker transport av drikkevann og medisinske gasser.
• Kraft og energi: Varmevekslere i kraftverk og kjølesystemer for maskinvare for fornybar energi.
• Bil: Brukes i økende grad i de termiske styringssystemene til batterier for elektriske kjøretøy (EV).

Del 2: Standarder og spesifikasjoner

Når du kjøper eller spesifiserer TP2 kobberrør, er det viktig å bruke riktig internasjonal nomenklatur for å sikre kvalitet.

2.1 Vanlige industristandarder

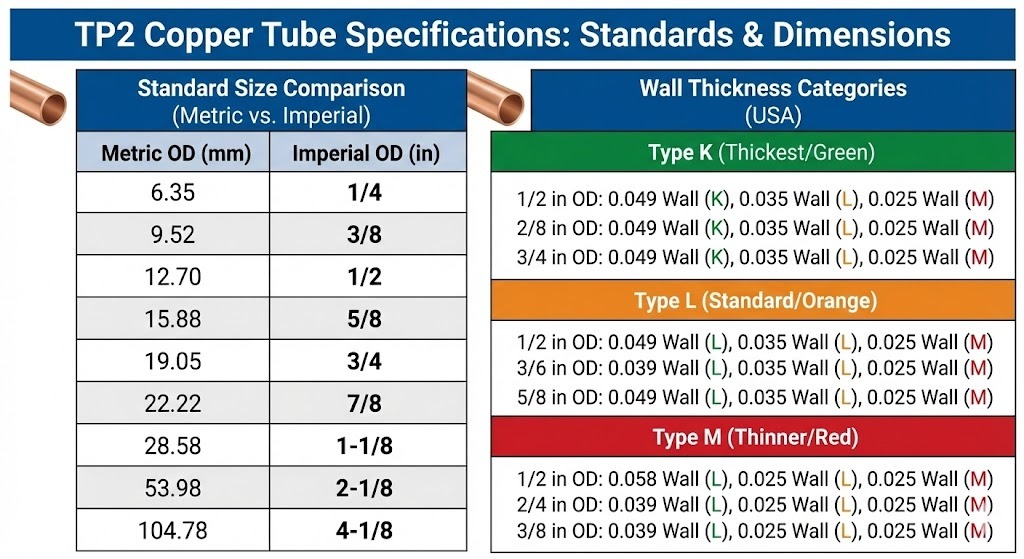

2.2 Dimensjonsspesifikasjoner

TP2-rør er tilgjengelig i et stort utvalg størrelser, men de er generelt kategorisert etter:

• Ytre diameter (OD): Vanligvis varierer fra 2 mm til over 200 mm.
• Veggtykkelse: Fra "Ultra-tynn" (0,2 mm) til "Heavy-wall" (5 mm for høytrykks industriell bruk).
• Toleranser: Presisjonsrør har ofte en diametertoleranse på /- 0,02 mm for å sikre lufttette tilpasninger med mekaniske koblinger.

Del 3: Kjemisk sammensetning og fysiske egenskaper

3.1 Kjemisk sammensetning: Fosfors roll

Ytelsen til TP2 kobber er diktert av dens høye renhet og den nøyaktige kontrollen av fosfor. I henhold til standardspesifikasjoner (som f.eks GB/T 5231 or ASTM C12200 ), sammensetningen er sterkt regulert:

Hvorfor 0,013 % - 0,050 % området?
Hvis fosfor er under 0,013 %, kan deoksideringen være ufullstendig og risikere sprø skjøter under sveising. Hvis den overstiger 0,050 %, synker den termiske og elektriske ledningsevnen betydelig, noe som reduserer effektiviteten til varmevekslere.

3.2 Fysiske og mekaniske egenskaper

TP2 kobberrør er verdsatt for sin "myke" styrke - de er sterke nok til å holde høyt trykk, men formbare nok til å bøyes til komplekse spoler uten å sprekke.

A. Strekkstyrke og flytestyrke

Strekkstyrken avhenger av "tempereringen" (hardheten) til røret:

• Myk (glødet, M): >= 195 MPa. Svært fleksibel, ideell for håndbøying og tette spoler.
• Hard (H): >= 295 MPa. Stiv og sterk, brukes til rette rørføringer i rørlegger- og industrilinjer.
• Utbyttestyrke: Vanligvis 1 varierer fra 60 - 50 MPa avhengig av temperament.

B. Forlengelse

Dette måler materialets evne til å strekke seg før det går i stykker. TP2 kobber har typisk en forlengelseshastighet på >= 35 % - 40 % (i glødet tilstand). Denne høye duktiliteten er det som gjør at røret kan utvides, utvides eller strø uten brudd.

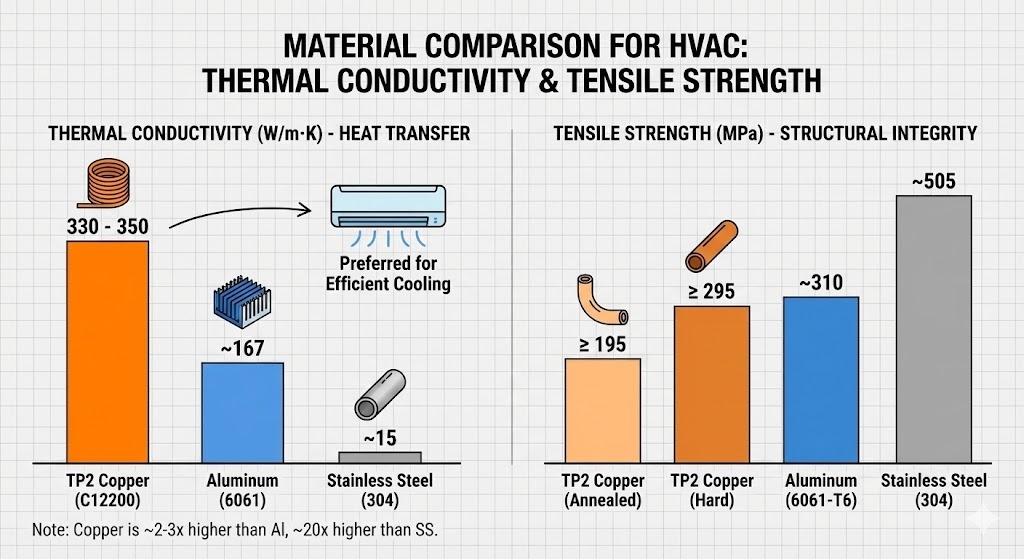

C. Termisk ledningsevne

Mens tilsetning av redusert ledningsevne sammenlignet med leie kobber, er TP2 fortsatt ledende blant metaller:

• Termisk ledningsevne: Omtrent 330 - 350 W/(m·K) ved 20°C.
• Merk: Dette er omtrent 2-3 ganger høyere enn aluminium og 20 ganger høyere enn rustfritt stål, som er grunnen til at det er det nyeste materialet for klimafordampere.

D. Elektrisk ledningsevne

• Elektrisk ledningsevne: >= 70 % - 80 % IACS (International Annealed Copper Standard).
• Selv om det er lavere enn 100 % IACS av oksygenfritt kobber (C10200), er det mer enn nok for jording og varmesynkroniseringsapplikasjoner som også er nødvendig.

3.3 Sammendragstabell for fysisk konstant

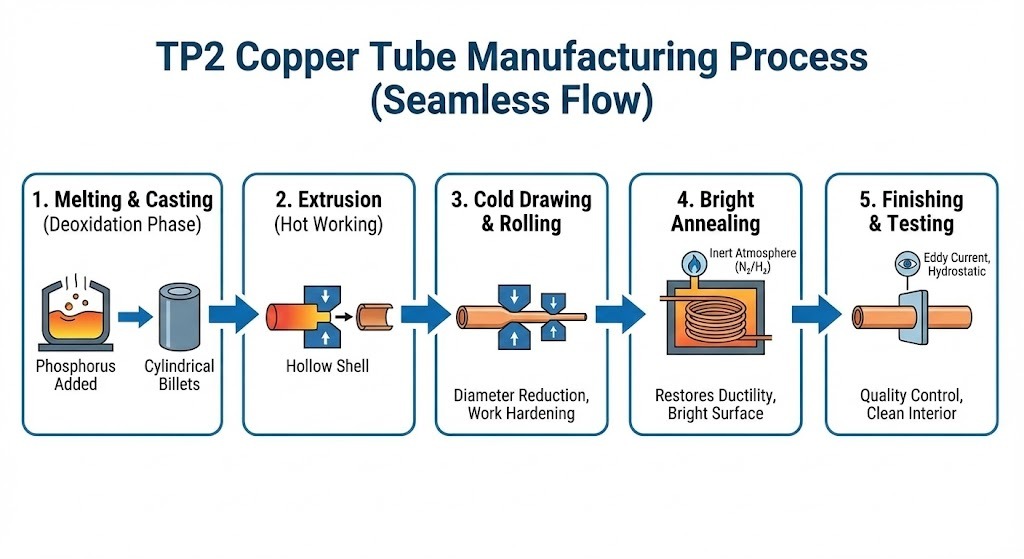

Del 4: Produksjonsprosess for TP2 kobberrør

Produksjonen av TP2 kobberrør er en reise fra høyvarmesmelting til høypresisjonskaldbearbeiding. De fleste premium TP2-rør er produsert som sømløse rør , som eliminerer risikoen for svikt i sveisesømmen.

4.1 Steg-for-trinn produksjonsflyt

1. Smelting og støping (deoksidasjonsfasen):
   Katodekobber med høy renhet smeltes i en induksjonsovn. I løpet av dette stadiet tilsettes fosfor til smeltebadet. Dette er det kritiske øyeblikket hvor oksygen fjernes, og transformerer partiet til TP2-kobber. Det smeltede metallet støpes deretter til solide sylindriske emner.
2. Ekstrudering (varmearbeid):
   Kobberstykket varmes opp og tvinges gjennom en dyse under massivt trykk for å lage et tykkvegget hult skal. Denne "varme bearbeidingen" bryter ned den støpte kornstrukturen, og gjør metallet tøffere og mer jevnt.
3. Kald tegning og rulling:
   For å oppnå den endelige diameteren og veggtykkelsen, gjennomgår røret flere stadier av Kald tegning or Kaldrulling (Pilgering). Røret trekkes gjennom gradvis mindre dyser. Denne prosessen øker metallets styrke gjennom "arbeidsherding".
4. Lys gløding:
   Kald tegning gjør kobberet hardt og sprøtt. For å gjenopprette duktiliteten som kreves for bøying og fakling (spesielt for "myke" eller "halvharde" temperament), varmes rørene opp i en ovn med kontrollert atmosfære (vanligvis nitrogen eller hydrogen) for å forhindre oksidasjon. Dette resulterer i en ren, "lys" overflate.
5. Etterbehandling og rengjøring:
   Rørene kuttes i lengde eller kveiles. For HVAC-applikasjoner må interiøret være kirurgisk leie, ettersom eventuell oljerester eller støv kan skade en kompressor.

4.2 Kvalitetskontrolltiltak

For å sikre at TP2-rørr internasjonale standarder som ASTM B280 , bruker produsent strenge tester:

• Eddy Current testing: En ikke-destruktiv test som bruker elektromagnetisk filt for å oppdage usynlige sprekker eller groper i rørveggen.
• Hydrostatisk testing: Røret er fylt med høytrykksvæske for å sikre at det tåler trykket fra moderne kjølemedier (som R-410A eller R-32).
• Dimensjonell inspeksjon: Presisjonskalibre og lasermålere sikrer at veggtykkelsen er jevn – nødvendig for å bruke trykkklassifiseringer.

Del 5: Nøkkelfunksjoner og fordeler med TP2 kobberrør

Hvorfor er TP2 "industriens kjære"? Fordelene strekker seg utover enkel ledningsevne.

5.1 Overlegen korrosjonsbestandighet

TP2 kobber danner et naturlig, beskyttende patinalag når det utsettes for vær og vind. I motsetning til stål ruster det ikke. I rørleggerarbeid og HVAC betyr dette at røret ikke vil tynnes ut eller utvikle "nålehulllekkasjer" i løpet av en 20-30 års levetid.

5.2 Høy termisk effektivitet

Som nevnt i egenskapsdelen, er TP2s varmeledningsevne eksepsjonell. I en varmeveksler gir dette rom for raskere varmeoverføring i et mindre fotavtrykk, noe som muliggjør design av kompakte, høyeffektive klimaanlegg.

5.3 Utmerket "sammenføring"

Fordi TP2 er fosfor-deoksidert, er det mest brukervennlige kobberet for lodding og lodding . Teknikere kan koble sammen raskt ved hjelp av en lommelykt uten å bekymre seg for at metallet blir sprøtt eller at skjøten svikter under vibrasjon.

5.4 Duktilitet og formbarhet

TP2 kobber kan enkelt bøyes, utvides eller "swaddes" uten spesialisert tungt maskineri. Denne fleksibiliteten er nødvendig for å installere kjølemiddelledninger i ulike rom eller lave komplekse fordamperspiraler.

5,5 100 % resirkulerbarhet

Kobber er et "permanent" materiale. TP2 kobberrør kan resirkuleres på ubestemt tid uten tap i ytelse. I en tid med ESG (Environmental, Social, and Governance) mål, er bruk av kobber et bærekraftig valg for grønn bygningssertifisering.

Del 6: Anvendelser av TP2 kobberrør på tverr av industrier

6.1 VVS og kjøling: Hjertet i systemet

Dette er den mest dominerende sektoren for TP2 kobber. Moderne kjølemedier opererer ved høyt trykk, og krever den sømløse påliteligheten som TP2 gir.

• Klimaanlegg og varmepumper: Brukes for å koble sammen innendørs og utendørs enheter. TP2s duktilitet gjør at den kan fakles og kobles til ventiler uten lekkasjer.
• Kjøling: Brukes i supermarkeds kjølekjeder og industrielle frysere. TP2-rør er ofte "indre riller" (legger til interne mikrofinner) gjør for ytterligere å øke varmeoverføringsoverflaten, noe som er systemet mer energieffektivt.
• Fordampere og kondensatorer: Rørets høye varmeledningsevne sørger for at varme utveksles raskt mellom kjølemediet og luften.

6.2 VVS og vanndistribusjon

I mange avanserte bolig- og kommersielle bygninger er TP2-kobber det foretrukne valget for vannsystemer på grunn av lang levetid og helsemessige fordeler.

• Drikkevann: Kobber er naturlig antimikrobielt, og hemmer veksten av bakterier som Legionella .
• Drenering og lufting: Fordi TP2 motstår korrosjon fra gråvann og hard såper, brukes til slitesterke dreneringssystemer som kan vare i over 50 år.
• Gassrør: Dens evne til å håndtere høyt trykk og motstå brann (ikke-brennbar) gjør den til det sikreste valget for transport av medisinske gasser på sykehus eller naturgass i hjem.

6.3 Industrielle og kjemiske anvendelser

Utover standardbygninger håndterer TP2 kobber de "tunge løftingene" i produksjonsanlegg.

• Varmevekslere: Brukes i oljekjølere, kraftverks fuktkondensatorer og kjemisk prosessering.
• Prosessrør: TP2 er ideell for transport av væske som ikke er sikker, men som krever et stabilt temperaturmiljø.
• Termiske solfangere: Brukes i "stigerørene" til solvarmere for å absorbere og overføre solvarme til vannlagringstanken.

6.4 Elektriske og jordingsapplikasjoner

Mens TP2 har litt lavere ledningsevne enn leie T2 kobber, gjør dens overlegne styrke og korrosjonsmotstand den nyttig for spesifikke elektriske roller:

• Jordstenger og hylser: Brukes for å beskytte elektriske systemer mot lyn og overspenninger, spesielt i jordmiljøer hvor korrosjon er en risiko.
• Terminaler og kontakter: Brukes i kraftige elektriske komponenter hvor delen må loddes eller sveises til en annen komponent.

Del 7: Sammenføyningsteknikker for TP2 kobberrør

Pålitelighet til et kobbersystem avhenger sterkt av kvalitet på leddene. Fordi TP2 er deoksidert, tilbyr det bredeste utvalget av sammenføyningsmuligheter uten risiko for materialforringelse.

7.1 Lodding og losji

Dette er den vanligste metoden for TP2-rør i VVS og VVS.

• Lodding (myklodd): Brukes primært i boligrørleggerarbeid. Det involverer fyllmetaller med et smeltepunkt under 450°C.
• Lodding (hardlodd): "Standarden" for HVAC/R. Den bruker fyllmetaller (ofte sølvbaserte) med smeltepunkter over 450°C. TP2-kobbers motstand mot hydrogensprøhet tillater høytemperaturlodding med en brenner, og skaper en skjøt som ofte er sterkere enn selve røret.

7.2 Mekaniske beslag

For miljøer der åpen flamme ikke er tillatt (som "ikke-fakkel"-soner på sykehus eller høyteknologiske fabrikker), brukes mekaniske alternativer:

• Press-fit: Et verktøy krymper en beslag på røret ved å bruke en intern O-ring for en tetning.
• Kompresjonsbeslag: Bruker en messingmutter og hylse for å komprimere TP2-røret mot beslaget. Dette er vanlig i lavtrykksgassledninger og instrumentering.

Del 8: Fordeler og ulemper med TP2

For å ta en informert beslutning er det nyttig å se "fordeler og ulemper" oppsummert.

Fordeler

• Sikker sveising: Det høye fosforinnholdet forhindrer sprekker ved høytemperaturskjøting.
• Energieffektivitet: Eksepsjonell varmeledningsevne sparer energi ved oppvarming/kjøling.
• Holdbarhet: Høy motstand mot generell korrosjon og innvendig belegg.
• Antibakteriell: Drap naturlig nok 99,9 % av bakteriene innen for timer etter kontakt.
• Bærekraftig: Fullt resirkulerbart og høy skrapverdi.

Ulemper

• Konduktivitetsavveining: Dens elektriske ledningsevne er lavere enn T2 (leie kobber).
• Kostnadsvolatilitet: Som alle kobberprodukter er prisen underlagt svingninger i globale råvaremarkeder.
• Tyveririsiko: På grunn av den høye gjenvinningsverdien kan eksponerte kobberrør være et mål for tyveri på arbeidsplasser.

Del 9: Vedlikehold og omsorg for lang levetid

Mens TP2-kobber er et "sett det og glem det"-materiale, sikrer du at disse tipsene holder i flere tiår:

1. Unngå overdreven fluks: Ved lodding, bruk den minste mengden flussmiddel som kreves. Overflødig fluks som er igjen inne i røret kan forårsake lokalisert gropkorrosjon.
2. Riktig støtte: Sørg for at rørene støttes av kobberbelagte eller plastbelagte kleshengere. Unngå direkte kontakt med galvanisert stål eller jern for å forhindre galvanisk korrosjon .
3. Strømningshastighet: I rørleggerarbeid, hold vannhastigheten innenfor anbefalte grenser (vanligvis < 1,5 m/s for varmt vann) for å forhindre erosjon-korrosjon.
4. Rengjøring: For industrielle varmeveksler vil regelmessig spion avkalkingsmidler med milde høye termiske overføringshastigheter til TP2-veggene.

Konklusjon: Fremtiden til TP2 kobberrør

TP2 kobberrør representerer den perfekte balansen mellom metallurgi og praktisk. Ved å tilsette for å deoksidere kobberet, har ingeniører skapt et materiale som ikke er svært effektivt til å overføre varme, men som også er ekstremt fosfor å installere og sammenføye.

Enten det er i klimaanlegg som holder hjemmene våre komfortable, rørleggerarbeidene som leverer trygt vann, eller kjølesystemer i neste generasjon elektriske kjøretøy, forblir TP2 det grunnleggende materialet for moderne termisk og væskestyring. Når du velger et materiale for høytrykks-, høytemperatur- eller høyeffektive applikasjoner, står TP2 (C12200) som den velprøvde industristandarden.

Del 10: Vanlige spørsmål (FAQ)

For å avslutte artikkelen er det noen av de vanlige spørsmålene angående TP2 kobberrør:

Q1: Kan TP2 kobberrør brukes til drikkevann?
A: Ja. TP2 (C12200) er mye brukt i rørleggersystemer globalt. Det er naturlig antimikrobielt og sikkerhetsstandardene for drikkevann i de fleste jurisdiksjoner.

Q2: Hva er hovedforskjellen mellom TP1 og TP2?
A: Den primære forskjellige er Fosfeller content . TP2 har et høyere fosforområde (0,013 % til 0,050 %), noe som gjør den overlegen for tung sveising og lodding, mens TP1 (0,005 % til 0,012 %) gir litt bedre termisk/elektrisk ledningsevne.

Q3: Hvorfor foretrekkes TP2 fremfor T2 for HVAC-applikasjoner?
A: T2 kobber inneholder sporoksygen som forårsaker "hydrogenskjørhet" under sveising, noe som fører til sprekker. TP2 er deoksidert, noe som betyr at den kan loddes og sveises gjentatte ganger uten å miste strukturell integritet.

Q4: Er TP2-rør kompatibel med nye grønne kjølemedier som R-32?
A: Ja. TP2 sømløse er designet for å håndtere det høyere driftstrykket forbundet med moderne miljøvennlige kjølemedier, forutsatt at veggtykkelsen er riktig spesifisert.

Del 11: Endelig sammenligningssammendrag (utvalgsveiledning)

Denne tabellen fungerer som en hurtigreferanse for ingeniører for å velge riktig kobberkvalitet for deres spesifikke prosjekt.
